Моделирование коаксиального соединителя

Пример реализован в версии CST Microwave Studio v5

Главным при подготовке проекта для моделирования в системе CST Microwave Studio является правильная прорисовка трехмерной модели анализируемого устройства. Прорисовка устройства выполняется в трехмерном виде аналогично современным механическим САПР без обращения к двухмерным проекциям. Однако здесь для каждого твердотельного элемента задается набор физических параметров, используемых при анализе.

По окончании прорисовки модели коаксиального соединителя, зададим сечение, в котором будем рассматривать анимационные изображения полей.

Следующий этап — это задание портов возбуждения. Различные порты могут возбуждаться различным типом волн с различной поляризацией.

Зададим частотный диапазон, в котором будет выполняться моделирование устройства.

Добавим в проект специальные элементы — мониторы, которые будут производить считывание результатов расчета.

Далее выберем тип решающей программы: на основе анализа переходных процессов (Transient Analysis) или на собственных модах (Eigenmode Analysis) и зададим все необходимые для нее параметры.

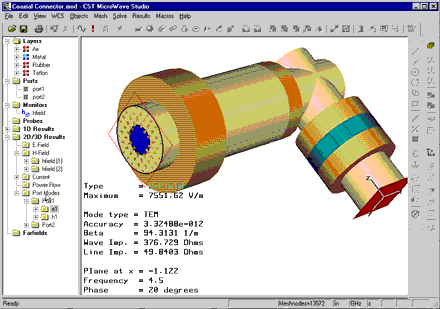

В процессе анализа мы получаем картину силовых линий E-поля при возбуждении поперечной (TEM) волной.

В ходе анализа переходных процессов рассчитываются формы сигналов в портах.

Далее по временным характеристикам получаются частотные характеристики соединителя.

Последним этапом анализа является просмотр анимационного изображения поля в разрезе моделируемого устройства.
