Моделирование и оптимизация объемного фильтра

Пример реализован в версии CST Microwave Studio v5

Разрабатываемый с помощью системы CST Microwave Studio фильтр будет состоять из двух цилиндрических резонаторов и перегородки, расположенных внутри отрезка прямоугольного волновода. Конструкция фильтра имеет симметрию, что мы будем использовать для упрощения прорисовки проекта.

Нарисуем одну половину фильтра, затем отобразим ее зеркально относительно плоскости симметрии. После этого зададим плоскость сечения устройства, для просмотра картин поля.

Опишем стенки волновода посредством соответствующего задания граничных условий.

Возбуждение фильтра производится с помощью коаксиально-волноводного перехода, причем частотные характеристики сильно зависят от длины штыря. Попробуем оптимизировать длину штыря.

Введем глобальную переменную feed_length и присвоим ей некоторое начальное значение.

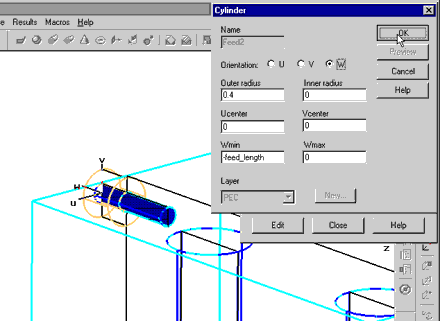

Определим параметры возбуждающего штыря коаксиально-волноводного перехода, причем его длину зададим не явно, а с помощью ранее заданной глобальной переменной, которую будем изменять для получения оптимальных частотных характеристик.

Для анализа будем использовать решающую программу на собственных модах (Eigenmode Solver).

В процессе анализа будут получены:
— таблица собственных мод устройства;

— частотные характеристики фильтра;

— картины силовых линий E-поля;

— анимационное изображение тангенциальной составляющей H-поля на поверхности металлических объектов.
