VisualCAM Stencils - подготовка производства трафаретов для нанесения паяльной пасты

Продукт позволяет выполнять импорт данных в форматах Gerber, Barco DPF, HPGL, DXF, CAM350, IPC-2581, ODB++, Pads ASCII and GenCAD. Специальный макрос LayerPrep Macro позволяет автоматически подготовить данные, необходимые для изготовления трафарета, посредством выполнения команд Stacked Pad Removal, Drawn Pad Conversion и Custom to Intrinsic за один запуск.

Идентификация компонентов на топологии выполняется четырьмя различными способами: Footprint Library, Package Definitions, Select Footprint и Centroid File, после чего компоненты сохраняются в библиотеку Footprint Library. Отметим, что форматы данных IPC-2581, ODB++, GenCAD and Pads ASCII уже включают в себя информацию о посадочных местах компонентов, которая распознается и заносится в библиотеку при импорте. Для распознавания правильной ориентации двухвыводных компонентов используется информация из слоя шелкографии.

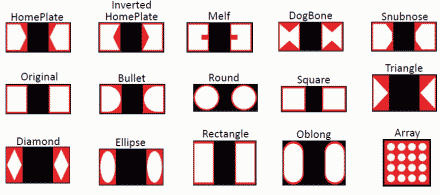

Редактор апертур позволяет использовать 16 встроенных форм отверстий, для которых достаточно задать геометрические размеры и сохранить в библиотеке. В дальнейшем при выборе данного типа компонентов сохраненные апертуры будут извлекаться из библиотеки автоматически. Проверка параметров апертур выполняется «на лету», а ее результаты отображаются в виде интерактивного отчета с цветовой подсветкой критических значений и, при необходимости, могут быть распечатаны.

Для облегчения коммуникации заказчика и изготовителя трафаретов доступна бесплатная программа просмотра VisualCAM Database Viewer. Заказчик может просматривать созданную изготовителем базу данных проектом и обмениваться с ним сообщениями через функции Redline mark-up и Email Send.
